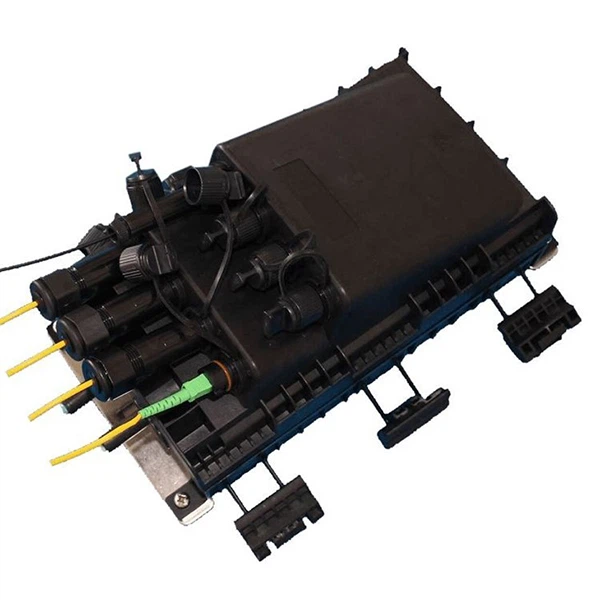

Cierre Terminal Aéreo

Número de modelo: LPTC-01
LPTC-01 es una solución ideal para el diseño de redes de fibra óptica que es ajustable según el crecimiento de la red de fibra óptica, los adaptadores ópticos a prueba de agua montados externamente permiten la expansión de la red en el futuro, simplemente el diseño plug and play ahorra costos de mantenimiento y efectúa la conexión rápida con el suscriptor.

Envíeconsulta

Chatee ahora

Descripción

N º de Modelo.	Clasificación
LPTC-01	Cierre terminal aéreo (conector estanco)

El cierre de terminal es una nueva generación de cierre óptico que está equipado con adaptadores ópticos a prueba de agua en la cubierta, según el requisito, el interior de este cierre óptico se puede preconfigurar empalmando con cable de fibra óptica o para dividir la señal óptica por conexión. con divisor PLC.

Este cierre de terminal óptico es una solución ideal para el diseño de redes de fibra óptica que es ajustable según el crecimiento de la red de fibra óptica, los adaptadores ópticos a prueba de agua montados externamente permiten la expansión de la red en el futuro, simplemente el diseño plug and play ahorra el costo de mantenimiento y afecta el conexión rápida con el suscriptor.

Este modelo, LPTC-01 está diseñado con 4 piezas de puertos de cable para varios diámetros de entrada de cable de fibra óptica y 8 piezas de adaptador óptico a prueba de agua montados en la parte externa de la cubierta superior para una conexión rápida y confiable con cables de bajada, dentro de este cierre óptico soporta la instalación de splitter PLC 1x4 o 1x8 y 36 núcleos de empalme de fibra óptica.

Mientras tanto, este cierre óptico tiene una clasificación IP65 y es adecuado para entornos aéreos y sobre el suelo. Este cierre está fabricado con plástico de ingeniería calificado que es capaz de resistir el ataque de factores ambientales como cambios de temperatura, humedad, rayos UV e impactos. Este cierre en línea está diseñado para una vida útil de 25 años y proporciona una buena calidad de servicio en el período de servicio.

Especificaciones

Artículo	Especificaciones
Dimensión externa (mm)	305 x 170 x 126 milímetro
Material de la vivienda	MPP
Radiación UV (Hora)	720 (ASTM G155)
Tipo de sellado	Mecánico
Número de puertos	4 puertos de entrada 8 puertos de cable de bajada
máx. diámetro del cable del cable de bucle (mm)	Φ16 x 2, Φ13 x 2
máx. diámetro del cable del cable de bajada (mm)	Φ3.0 / 3.2
Capacidad de empalme por bandeja	24
máx. número de bandeja	2
máx. capacidad de empalme (fibra única)	36
Carga del adaptador	Adaptador simplex SC impermeable de 8 piezas
Grado de propiedad intelectual	66
Radio de curvatura	>30 mm
Temperatura de trabajo (grado)	-40 a más 65 grados
Resistencia de aislamiento	Mayor o igual a 2X104MΩ

Configuración del producto

No.	Nombre	Cantidad
1	placa de almacenamiento de fibra	2 piezas
2	Conector	8 piezas
3	tapa transparente	1 PC
4	bandeja de empalme	2 piezas
5	bloque de hebilla	3 juegos
6	sujetador de cables	1 juego
7	ojal	4 piezas
8	Enchufe conector	8 piezas

Cumplimiento de normas

UIT-T L.201	Requisitos de rendimiento para nodos ópticos pasivos: cierres sellados para entornos exteriores
Telcordia GR-771-CORE	Requisitos genéricos para cierres de empalmes de fibra óptica
UL 94	Norma para pruebas de inflamabilidad de materiales plásticos para partes en dispositivos y aparatos.
CEI-60529	Grados de protección proporcionados por envolventes (Código IP)

Entorno de aplicaciones

Artículo	Valor
Temperatura de operacion	-40 ºC- más 65 ºC
Temperatura de instalación	-10 ºC- más 50 ºC
Temperatura de almacenamiento	-45 ºC- más 65 ºC
Humedad relativa	5 por ciento -95 por ciento

Bandeja de empalme óptico

Imagen de la bandeja de empalme

Capacidad

product-284-270

24F (fibra simple, 2 capas)

12F (fibra única, 2 capas) más 1 soporte divisor
